EH 250

Классификация

AWS/ASME SFA - 5.13 ~EFeMnCr
EN 14700 E Z Fe9
TS EN 14700 E Z Fe9
DIN 8555 E 7-UM-250-KPR

Области применения и характеристики

Электрод для сварки заполнения твердым сплавом с высоким выходом металла (140%), обеспечивает аустенитный металл сварного шва с содержанием марганца, используется для сварки соединений и заполнения высокомарганцевых сталей, подвергающихся высоким ударным нагрузкам и давлению. Благодаря содержанию в составе 12% хрома (Cr), обладает более высокой стойкостью к ударным нагрузкам и абразивному износу по сравнению с другими марганцевыми электродами, и предпочитается для сварки деталей, подвергающихся тяжелым ударным нагрузкам, перепадам температур и кавитационному износу. Может с успехом использоваться для выполнения буферного слоя перед выполнением сварки заполнения твердым сплавом. Твердость наплавляемого металла повышается при выполнении холодной сварки без предварительного подогрева. Во время сварки необходимо контролировать температуру основного металла, в случае необходимости, необходимо обеспечить охлаждение. Сварка крупногабаритных деталей из высокомарганцевой стали должна выполняться в водяной бане, при этом необходимо предупредить контакт воды с зоной сварки. Необходимо избегать выполнения сварки при высоких параметрах тока и поперечных колебаний электрода во время проходов. Пригоден для сварки заполнения твердым сплавом и ремонта ковшей, поршней гидравлических прессов, колес кранов, рельсов и стрельчатых переводов, дробилок, подверженных ударным нагрузкам и легкому абразивному износу.
Eh 250 Sert Dolgu

Стойкость к типу износа и микроструктура


Абразивность

Адгезия

Удар

Температура

Коррозия
Низкий
средний
высокий
очень высокий

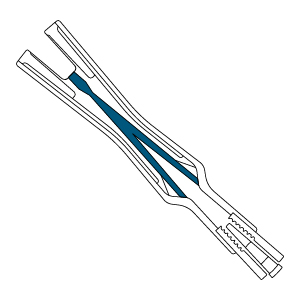

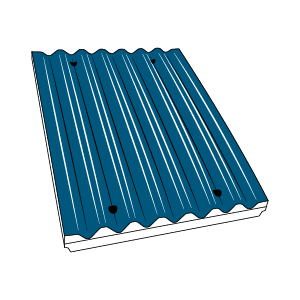

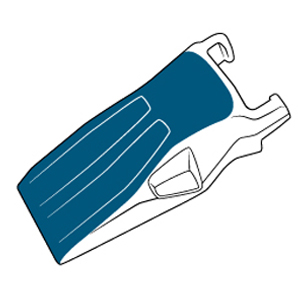

Типовые назначения

Eh 250 Model Tipik Uygulamalar Eh 250 Model Tipik Uygulamalar Eh 250 Model Tipik Uygulamalar Eh 250 Model Tipik Uygulamalar

Типичные химические значения сварного металла

Тип АнализаCSiMnCr
Сварочный Металл0.500.7016.0012.00

Типичные Механические Значения Сварного Металла(%)

Условия ИспытанийТвердость (HB)Индекс износа
После Сварки23071.75
После Холодной Работы450

Информация О Приложении

Сварочные Позиции :
Eh 250 Kaynak Pozisyonu Eh 250 Kaynak Pozisyonu Eh 250 Kaynak Pozisyonu

Тип тока:

Eh 250 Kutuplama DC(+)

Параметры и Эффективность Сварки :

Диаметр х Длина (мм)Ток (А)Сварочный Депозит (кг)/1кг Потребляемый ЭлектродаКоличество Электродов / 1 кг Сварного ДепозитаСкорость Осаждения Металла Сварного Шва (кг/ч)Эффективность(%)
3.25x350100-1400,55431,01124
4.00x450150-2000,52201,68125

Информация Об Упаковке

Код ПродуктаДиаметр Х Длина (мм)Количество в Коробке (~)Вес Упаковки (кг)Количество Ящиков В УпаковкеВес Внешней УпаковкиТип Упаковки
18001NREM23.25x3501395.0315.4Картонная Коробка
18001SSEM24.00x450716.5319.9Картонная Коробка

Информация Хранение и Повторной Сушки

>Сушку можно производить максимум 5 раз.
>Сушить при температуре 350°С в течение 2 часов.
