EH 540

Классификация

EN 14700 E Fe16
TS EN 14700 E Fe16
DIN 8555 E 10-UM-65-GRZ

Области применения и характеристики

Электрод базового типа с высоким выходом металла (250%) для сварки заполнения твердым сплавом. Обеспечивает получение металла сварного шва с содержанием карбидов Cr, Nb, Mo, W, V внутри основной аустенитной структуры. Отличается особо высокой устойчивостью к минеральному износу (абразии) и низким износом при ударных нагрузках, может использоваться при температурах до 600°C. В особенности применяется для сварки заполнения твердым сплавом изнашиваемых деталей на предприятиях по дроблению и сортировке руды,на производствах агломератов, в системах загрузки доменных печей, на кирпичных и цементных заводах. Подходит для сварки заполнения твердым сплавом в цементных печах и вентиляторах, износостойких пластинах и шинах, противооткатных башмаках, зевов и зубьев ковшей. Коэффициент износа двухпроходного сварного шва под воздействием SiO2 составляет 0.3%. Продольное растрескивание в сварном шве не снижают показатели стойкости к износу, вместе с этим повышают чувствительность к ударным нагрузкам. Металл сварного шва может обрабатываться только шлифованием. Сварка должна выполняться длинной дугой и не более 4 проходов подряд. Пригоден для сварки как на переменном (AC), так и на постоянном (DC) токе.
Eh 540 Sert Dolgu

Стойкость к типу износа


Абразивность

Адгезия

Удар

Температура

Коррозия
Низкий
средний
высокий
очень высокий

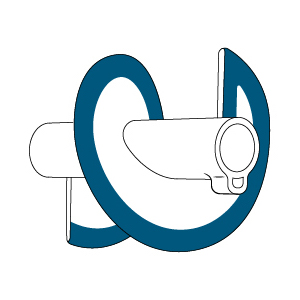

Типовые назначения

Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar Eh 540 Model Tipik Uygulamalar

Типичные химические значения сварного металла

Тип АнализаCSiMnCrMoVWNbFe
Сварочный Металл4.501.300.8520.506.201.102.204.0059.35

Типичные Механические Значения Сварного Металла(%)

Условия ИспытанийТвердость (HRC)Индекс износа
После Сварки647.00

Информация О Приложении

Сварочные Позиции :
Eh 540 Kaynak Pozisyonu Eh 540 Kaynak Pozisyonu

Тип тока:

Eh 540 Kutuplama DC(+)
Eh 540 Kutuplama AC

Параметры и Эффективность Сварки :

Диаметр х Длина (мм)Ток (А)Сварочный Депозит (кг)/1кг Потребляемый ЭлектродаКоличество Электродов / 1 кг Сварного ДепозитаСкорость Осаждения Металла Сварного Шва (кг/ч)Эффективность(%)
2.50x35090-950,65400,77243
3.25x35090-1500,68241,07250
4.00x350150-2000,68151,66249
5.00x350190-2400,6882,32249

Информация Об Упаковке

Код ПродуктаДиаметр Х Длина (мм)Количество в Коробке (~)Вес Упаковки (кг)Количество Коробки В Внешной КоробкеВес Внешней УпаковкиТип Упаковки
18014HREM22.50x3501395.0315.4Картонная Коробка
18014NEEM23.25x350744.5314.3Пластиковая Коробка
18014NREM23.25x350825.0315.4Картонная Коробка
18014QEEM24.00x350454.5314.3Пластиковая Коробка
18014QREM24.00x350505.0315.4Картонная Коробка
18014TREM25.00x350325.0315.4Картонная Коробка

Информация Хранение и Повторной Сушки

>Сушку можно производить максимум 5 раз.
>Сушить при температуре 200°С в течение 1 часа.
